球磨機氣動離合器安裝控制系統步驟
瀏覽： 發布日期：2018年-07月-06日 11時:42分:27秒
球磨機氣動離合器安裝好了之后，就要安裝控制系統了，那么控制系統怎么安裝呢？
注：球磨機氣動離合器在安裝氣動控制系統的時候需要考慮到方便維護和工作人員進出的問題。
氣動控制的氣源壓力最高需要在11Kgf/cm2(1Mpa)，工作壓力最高7 Kgf/cm2(0.8Mpa)，而氣源壓力最低要達6.5 Kgf/cm2(0.65Mpa)。
安全閥調定壓力：10 Kgf/cm2(1Mpa)，減壓閥調定壓力：7 Kgf/cm2(0.7Mpa)，一號壓力控制器壓力調到 0.4Kg/cm2（0.04Mpa），二號壓力控制器壓力調到 6.5Kg/cm2（0.65Mpa）。
注意需要仔細排查各連接點是否漏氣，漏氣就會造成空壓機頻繁啟動或者不停機。

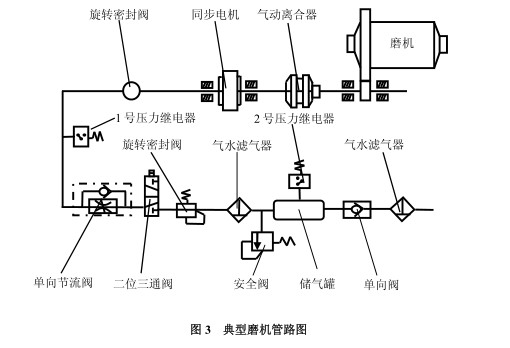

將兩個壓力繼電器都裝在氣動控制板上（如圖），
1號壓力繼電器可以用來保證在電動機啟動時，氣動離合器里面沒有壓力空氣，1號壓力繼電器是與球磨機主電動機的啟東控制電路連在一起的，在低于0.2Kgf/cm2(0.02Mpa)時接通，啟動主電動機，在高于0.4 Kgf/cm2(0.04Mpa)時斷開，主電動機就不會被啟動了。
而2 號壓力繼電器與三通電磁閥控制電路連接在一起，在高于 7Kgf/cm2(0.7Mpa)時，可以向離合充氣，在低于 6.5 Kgf/cm2(0.65Mpa)時斷開，使空氣壓力不夠，達到停止啟動球磨機，電磁閥不能做充氣動作。
