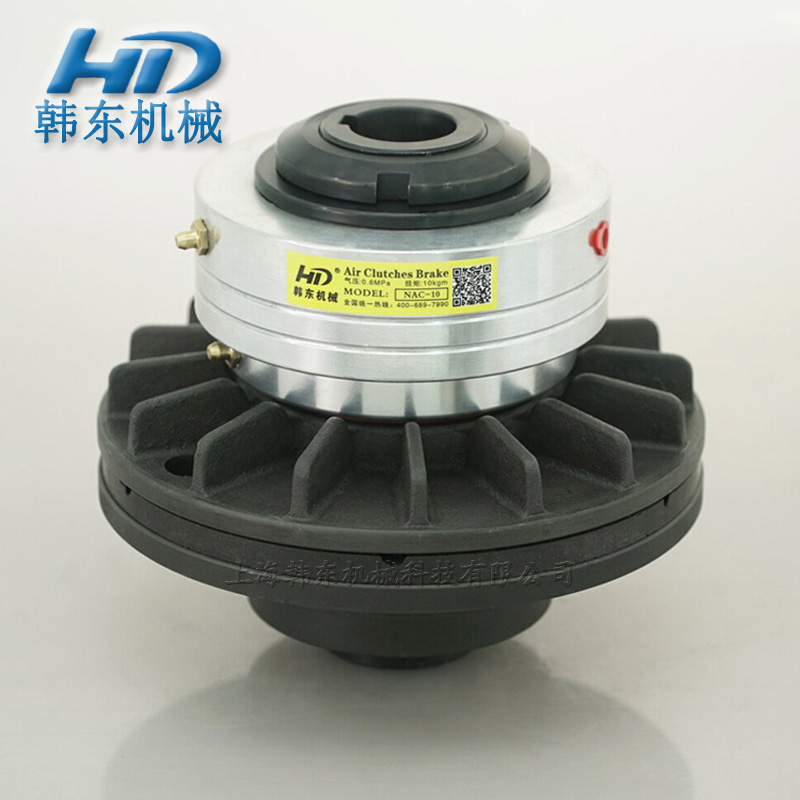

摩擦式氣動離合器以其獨特的工作原理和結構設計，在工業自動化領域中扮演著舉足輕重的角色。本文將深入探討摩擦式氣動離合器的結構組成和工作原理，以及它們如何為現代工業提供高效、可靠的動力傳遞解決方案。

結構解析

摩擦式氣動離合器主要由以下幾個部分組成：氣缸、活塞、摩擦片、中間盤、帶輪以及控制氣動系統的電磁閥。這些組件協同工作，實現了扭矩的傳遞和離合器的控制。

1. 氣缸與活塞：氣缸是離合器的主體部分，內部的活塞通過軸向移動來推動摩擦片。活塞的移動由壓縮空氣通過電磁閥進入氣缸而驅動。

2. 摩擦片：摩擦片是傳遞扭矩的關鍵部件，它與中間盤和帶輪接觸，通過摩擦力來傳遞動力。

3. 中間盤：中間盤位于摩擦片和帶輪之間，幫助傳遞摩擦力，確保扭矩的平穩傳遞。

4. 帶輪：帶輪與摩擦片接觸，是動力輸出的部件，通過摩擦片的壓緊來實現動力的傳遞。

5. 電磁閥：電磁閥控制壓縮空氣的進出，從而控制離合器的結合與分離。

工作原理

摩擦式氣動離合器的工作原理基于氣動系統，具體如下：

結合狀態：當電磁閥接通電源，壓縮空氣通過導氣龍頭進入氣缸氣室，推動活塞產生軸向移動。活塞的移動使得摩擦片、中間盤與帶輪平面壓緊，實現結合狀態。隨著氣壓的逐步升高，工作機可以實現軟啟動，運轉更加平穩。

分離狀態：當電磁閥關閉，氣壓消失，摩擦片依靠彈簧力快速復位，實現與帶輪的徹底分離。這一過程避免了電機的頻繁啟停，有利于設備的高效應用和節能環保。

性能優勢

摩擦式氣動離合器相較于其他類型的離合器，具有以下優勢：

1. 快速響應：氣動產品的反應速度比電磁類產品快約30%，能夠迅速響應控制指令。

2. 大扭矩傳遞：氣動傳輸的動轉矩大約是電磁類產品的6倍，能夠傳遞更大的扭矩。

3. 長壽命：摩擦板的使用壽命比電磁類產品長約6倍，減少了維護成本。

4. 節能高效：氣動產品的能量消耗僅為電磁產品的大約60%，更加節能。

5. 散熱性能好：氣動離合器的散熱功能高出約30%，有利于長時間穩定運行。

通過以上分析，我們可以看到摩擦式氣動離合器以其結構簡單、操作方便、性能穩定等優點，在工業領域中得到了廣泛的應用。隨著技術的不斷進步，摩擦式氣動離合器將在未來的工業自動化中發揮更加重要的作用。
